    工藝管道各個部分具有不同的熱量損耗，如管架，法蘭，閥門，設備等處可能需要較多的伴熱量補償，因此，伴熱線（電伴熱帶）在不同位置的安裝會有相對應的方法。可參照一下示意圖進行操作（見下圖1、2）。


圖1：伴熱線法蘭處的安裝

圖2：伴熱線閥門、管架處的安裝



伴熱線的安裝位置（注：自調控伴熱線彎曲半徑：在管道上定位伴熱線時，請勿使自調控伴熱線的彎曲半徑小于1/2"）（見下圖3）



圖3：伴熱線的彎曲半徑



單根伴熱線與雙根伴熱線的安裝位置示意圖



圖4：單根伴熱線與雙根伴熱線的安裝位置示意圖

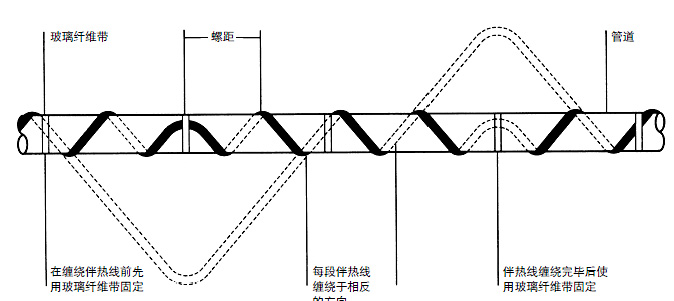

什么是纏繞安裝



圖5：伴熱線纏繞式安裝

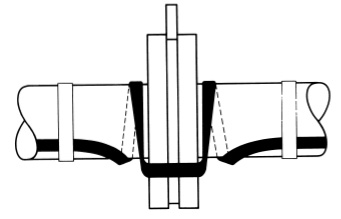

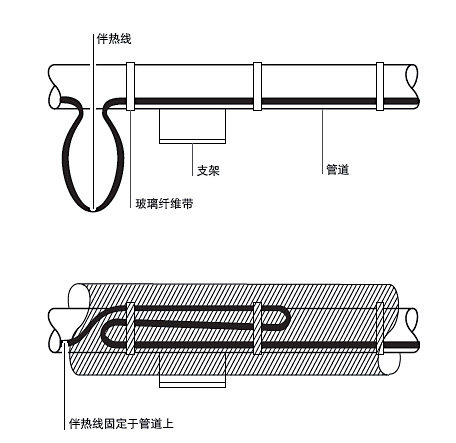

管道支架上伴熱線的安裝方式示意圖



圖6

圖7

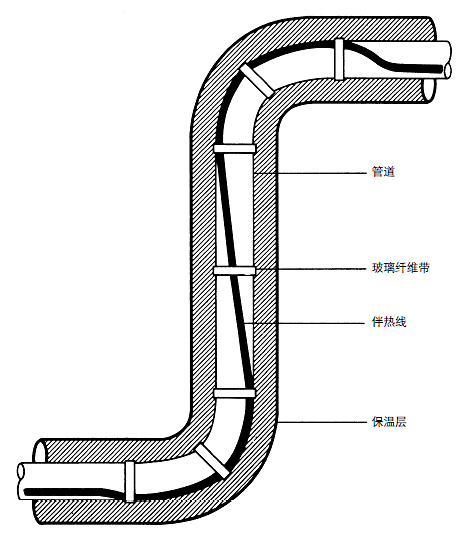

管道彎頭處的安裝示意圖



圖8：管道彎頭處的伴熱線安裝

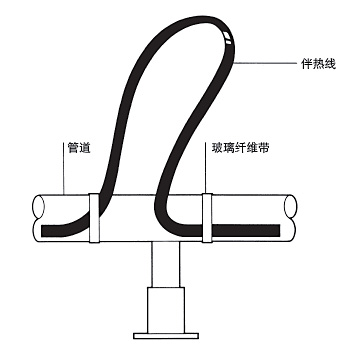

管道三通的安裝示意圖



圖9：管道三通處的伴熱線安裝

注：在需要的地方用玻璃纖維帶固定伴熱線于三通上

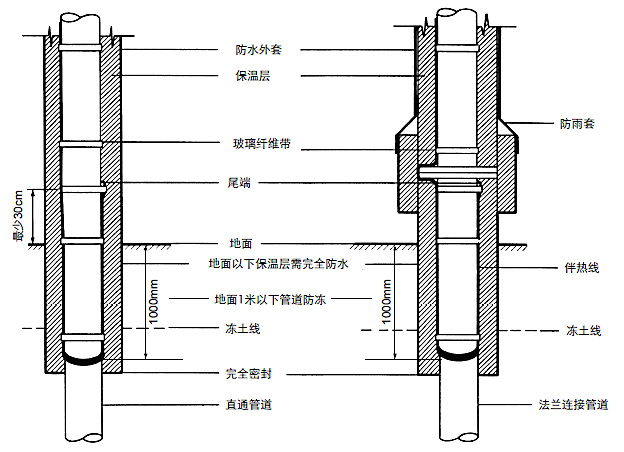

地面以下管道的安裝示意圖



圖10：地面以下管道的伴熱線安裝

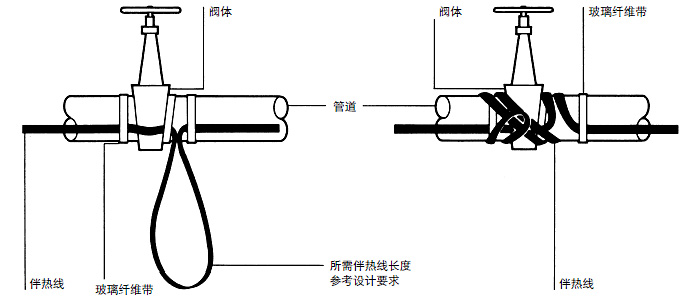

閘閥的安裝示意圖



圖11：閘閥處的伴熱線安裝

注(一)：在需要的地方用纖維帶固定伴熱線于閥體上
  (二)：不同設計的閘閥需要不同長度的伴熱線，同時安裝細節也可能略為不同。

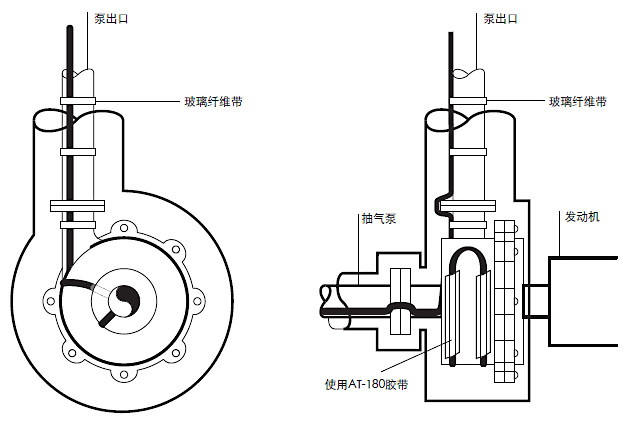

外殼泵的安裝示意圖



圖12：外殼泵上的伴熱線安裝

注(一)：在需要的地方用纖維帶固定伴熱線于泵體上
  (二)：不同設計的外殼泵需要不同長度的伴熱線。同時安裝細節也可能略為不同。
       所需伴熱線長度參考設計要求，伴熱線盡可能依附于有流體經過的泵體上。

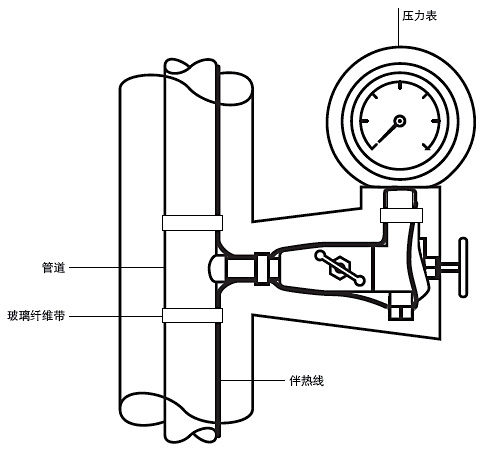

壓力表安裝示意圖





圖13：壓力表上的伴熱線安裝
